MCE ha realizzato alcuni azionamenti per motori in DC destinati ad applicazioni tipo elevatori, ascensori, montacarichi.

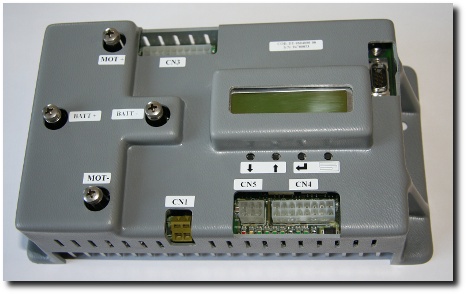

L'ultimo modello è costituito da una scheda di controllo e da una scheda di potenza allocate su un dissipatore in alluminio; le due schede sono in un unico contenitore plastico.
La scheda di controllo genera le corrette informazioni per il funzionamento dell’azionamento; partendo dalle informazioni prodotte da un quadro di controllo e provenienti dall’encoder, gestisce la velocità e lo spostamento mediante controllore PID.
La scheda di potenza è costituita da un insieme di MOSFET sufficienti a garantire la potenza richiesta, protetti da sovracorrenti generate, ad esempio, da cortocircuito.
Caratteristiche principali
• Possibilità di impostare i parametri di funzionamento (es. velocità di esercizio, rampa di accelerazione e di decelerazione);
• Possibilità di selezionare i parametri del controllore PID per ottenere le migliori prestazioni del sistema;
• Possibilità di gestire un elettrofreno e di impostare i relativi ritardi di inserzione e distacco;
• Possibilità di impostare le soglie di allarme (es. soglia alimentazione minima, temperatura massima di funzionamento);
• Connessione RS232 per collegamento ad un Personal Computer; da questa interfaccia è possibile monitorare lo stato dell’unità e del motore e programmare i parametri dell’azionamento;
• Possibilità di programmazione dei parametri tramite pulsanti e display LCD presenti sull’unità;
• Registrazione sulla stessa unità degli eventi anomali.
|
